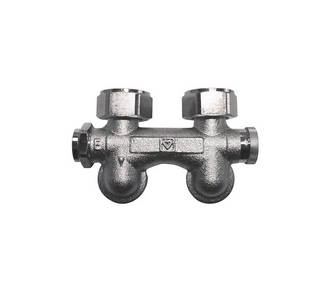

Bypas HERZ-3000 rohový, vypúšťanie vľavo

S prednastavením pomeru zatekania, uzatváraním,
vypúšťaním a napúšťaním, pripojenie telesa G 3/4
Osová vzdialenosť pripájacích hrdiel je 50 mm, pripojenie vykurovacieho telesa kužeľovým tesnením G 3/4 presuvnou maticou.
Pripojenie rúrky vonkajším závitom G 3/4 s kužeľovým tesnením pre prechodku.
Prechodky sa objednávajú samostatne.

Upozornenie:

V prípade, že použijeme pripájaciu armatúru v 2-rúrkových sústavách, je nutné nastaviť pomer zatekania na hodnotu "0", tzn. úplne uzatvoriť bypas medzi prívodom a spiatočkou. Vykonáme to po sňatí 6-hrannej krytky inbusovým kľúčom ø 4 otáčaním v smere hodinových ručičiek až na doraz.
