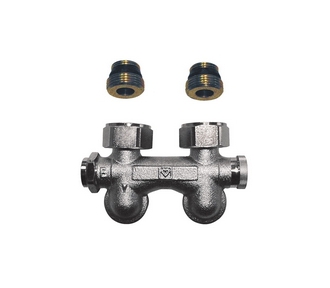

Bypas HERZ-3000 rohový, vypúšťanie vľavo

S prednastavením pomeru zatekania, uzatváraním, vypúšťaním a napúšťaním,
pripojenie telesa Rp 1/2
Osová vzdialenosť pripájacích hrdiel je 50 mm,
pripojenie vykurovacieho telesa kužeľovým tesnením R 1/2 presuvnou maticou.
Dve pripájacie vsuvky 1 3002 31 sú pribalené.
Pripojenie rúrky vonkajším závitom G3/4 s kužeľovým tesnením pre prechodku.
Prechodky sa objednávajú samostatne.
Rp 1/2 x G 3/4

Upozornenie:

V prípade, že použijeme pripájaciu armatúru v 2-rúrkových sústavách, je nutné nastaviť pomer zatekania na hodnotu "0", tzn. úplne uzatvoriť bypas medzi prívodom a spiatočkou. Vykonáme to po sňatí 6-hrannej krytky inbusovým kľúčom ø 4 otáčaním v smere hodinových ručičiek až na doraz.
