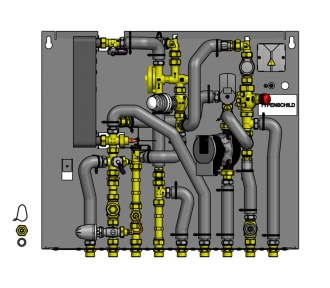

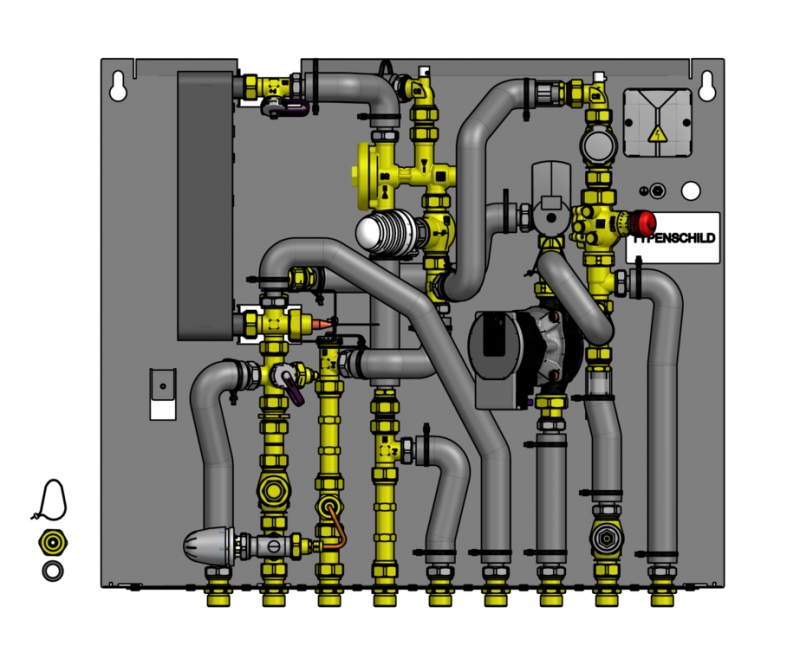

HERZ - Bytová výmenníková stanica PRESSBURG NT-E / HT

je tlakovo závislá bytová stanica určená pre pripojenie nízkoteplotného (napr. podlahového) a vysokoteplotného (napr. radiátorového) vykurovania a prípravu teplej pitnej vody v jednotlivých bytoch napojených na centrálny zdroj tepla 2-rúrkovým systémom. Nízkoteplotné vykurovanie v byte je regulované ekvitermicky, tzn. teplota vykurovacej vody je regulovaná na základe vonkajšej teploty vzduchu. Bytová stanica je kompaktná a pevne zabudovaná.

Bytová stanica obsahuje:

- výmenník tepla doskový z nehrdzavejúcej ocele meďou spájkovaný

- 2 vývody pre napojenie prívodnej a vratnej vykurovacej vody vysokoteplotného vykurovania (napr. z radiátorového systému)

- regulátor tlaku a teploty pre riadenie ohrevu teplej pitnej vody

- zónový ventil s termostatickou hlavicou pre obmedzenie teploty výstupnej teplej pitnej vody - z výroby nastavený na +50°C

- letný bypass pre nepretržitú pripravenosť pre potreby ohrevu teplej vody aj v letnom období - z výroby nastavený na 45°C.

- regulátor tlakovej diferencie VS-TS s obmedzovačom objemového prietoku na strane vykurovania s pripojovacím závitom M 28x1,5 pre možnosť osadenia pohonu

- ekvitermickú reguláciu vykurovacej vody na základe vonkajšej teploty, ktorá pozostáva zo zónového ventilu s pohonom pre 3-bodovú reguláciu na 230 V pre napojenie na ekvitermický regulátor vykurovacej vody a obehového čerpadla

- zónový ventil s termopohonom (230 V / 50 Hz) na primárnej strane vykurovania pre možnosť riadenia nízkoteplotného vykurovania za stanicou pomocou regulátora priestorovej teploty

- medzikus pre vodomer dlžky 110 mm - G 3/4" na prívode studenej vody do bytovej stanice, vhodný pre nepretržitú prevádzku

- medzikus pre merač tepla dĺžky 110 mm - G 3/4", vhodný pre nepretržitú prevádzku

- filter na prívodnom potrubí od zdroja tepla

- 2 x odvzdušňovací ventil

- zátku M 10x1 pre snímač merača tepla

- tepelnoizolačný obal potrubia

Max. prietok teplej pitnej vody: 22 l/min. (10/50°C)

Max. prevádzkový tlak: 10 barov

Max. teplota prívodnej vody od zdroja tepla: 85°C

Min. statický tlak studenej vody.: 2,5 bar

Max. diferenčný tlak: 200 kPa

Max. vykurovací výkon: 10 kW
