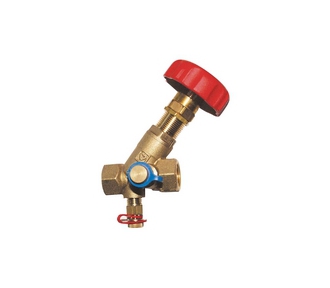

HERZ - STRÖMAX 4117 M, vyvažovací ventil s meracími ventilčekmi
Použitie: na hydraulické vyváženie jednotlivých vetiev vo vykurovacích a chladiacich sústavách.
max. prevádzková teplota: 130 °C pre DN15-DN32
max. prevádzková teplota: 110 °C pre DN40-DN80
max. prevádzkový tlak: 16 bar
Vyhotovenie: šikmý s vnútorným závitom, s 2-mi meracími ventilčekmi pre meranie tlakovej diferencie namontovanými z výroby, s možnosťou úplného uzatvorenia ventilu, teleso ventila z mosadze odolnej voči vyplavovaniu zinku, vreteno tesnené dvojitým O-krúžkom, zvršok dotesňovaný v telese cez O-krúžok, prednastavenie je prostredníctvom obmedzenia zdvihu, s vrtmi uzatvorenými uzávermi pre možnosť osadenia vypúšťacích ventilčekov (objednávajú sa samostatne):
DN15-DN20: 1 vrt 1/4” uzatvorené uzávermi 1 0273 09
DN25-DN50: 2 vrty 1/4” uzatvorené uzávermi 1 0273 09
DN65-DN80: 2 vrt 3/8” uzatvorené uzávermi 1 0273 00
Objednávať samostatne: vypúšťací ventil 1 0276 xx prechodky a vsuvky pre napojenie ventila na potrubie.
Nastavenie ventila: Prietokový súčiniteľ ventilu kvs/kv:
Obj. č. | Názov | DN | kvs | Na sklade | Cena bez DPH | Cena s DPH |
---|---|---|---|---|---|---|
1 4117 39 | HERZ - STRÖMAX 4117 M, vyvažovací ventil | 15LF | 4,75 | 158 ks | 37,54 € | 45,05 € |
1 4117 51 | HERZ - STRÖMAX 4117 M, vyvažovací ventil | 15 | 4,75 | 0 ks | na dopyt | na dopyt |
1 4117 52 | HERZ - STRÖMAX 4117 M, vyvažovací ventil | 20 | 6,12 | 0 ks | na dopyt | na dopyt |
1 4117 53 | HERZ - STRÖMAX 4117 M, vyvažovací ventil | 25 | 10,4 | 0 ks | na dopyt | na dopyt |
1 4117 54 | HERZ - STRÖMAX 4117 M, vyvažovací ventil | 32 | 15,97 | 23 ks | 78,79 € | 94,55 € |
1 4117 55 | HERZ - STRÖMAX 4117 M, vyvažovací ventil | 40 | 23,50 | 0 ks | na dopyt | na dopyt |
1 4117 56 | HERZ - STRÖMAX 4117 M, vyvažovací ventil | 50 | 47,89 | 0 ks | na dopyt | na dopyt |
1 4117 57 | HERZ - STRÖMAX 4117 M, vyvažovací ventil | 65 | 84,20 | 7 ks | 254,49 € | 305,39 € |
1 4117 58 | HERZ - STRÖMAX 4117 M, vyvažovací ventil | 80 | 133,20 | 0 ks | na dopyt | na dopyt |
