Sada na zvýšenie teploty spiatočky CS-L

Sada na zvýšenie teploty spiatočky

je jednoduchý regulátor s univerzálnym použitím. Má dva vstupy pre teplotné snímače Pt1000 a jeden výstup pre štandardné relé - prepínací kontakt. Najčastejšie využitie má v solárnych systémoch pre ohrev teplej

Princíp využitia pre zvýšenie teploty vratnej vykurovacej vody

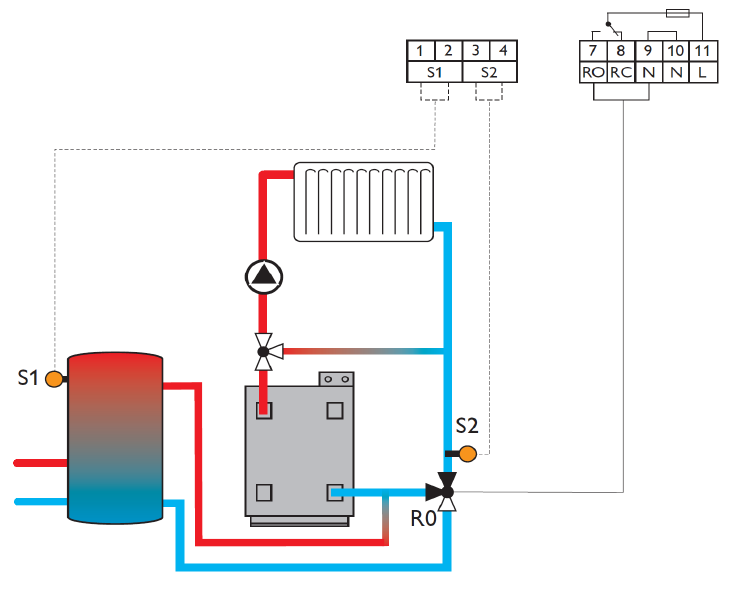

Ak prekročí teplotný rozdiel ∆T medzi snímačom v zásobníku S1 a snímačom vo vratnom potrubí z vykurovacieho okruhu S2 hodnotu teplotného rozdielu nastavenú na regulátore, prepne sa 3-cestný ventil. Vratná vykurovacia voda prechádza najskôr zásobníkom, kde sa zvýši jej teplota a až potom vchádza do zdroja tepla, kde podľa potreby dochádza k jej dohrevu zdrojom tepla. Teplom zo zásobníka sa zvýši teplota vratnej vykurovacej vody a zároveň sa znižuje teplotný rozdiel. Ak poklesne rozdiel 1,6 K (hysteréza, bez možnosti zmeny) pod nastavenú hodnotu teplotného rozdielu, ventil sa prepne znovu do východiskovej polohy.
