solárny regulátor CS 2.2

Solárny regulátor CS 2.2

Solárny regulátor CS 2.2 obsahuje 9 základných schém zapojenia solárneho systému. Používa sa pri solárnych systémoch na ohrev pitnej vody, ohrev teplej pitnej vody a ohrev bazénovej vody, v systémoch s jedným zásobníkom s vrstvovým nabíjaním (horná a dolná časť zásobníka), v systémoch s 2-mi zásobníkmi alebo v systémoch s 2-mi rôzne orientovanými kolektorovými poliami.

Technické údaje:
Vstupy - pre 4 teplotné snímače Pt1000
     - snímač 1 - napr. snímač kolektora
     - snímač 2 - napr. snímač zásobníka
     - snímač 3 - napr.snímač kolektora
     - snímač 4 - napr. snímač zásobníka
Výstupy - 2 x polovodičové relé
Zásobovanie elektrickou energiou - 100 ..... 240 V
Druh ochrany - IP 20

Schéma zapojenia č. 1:

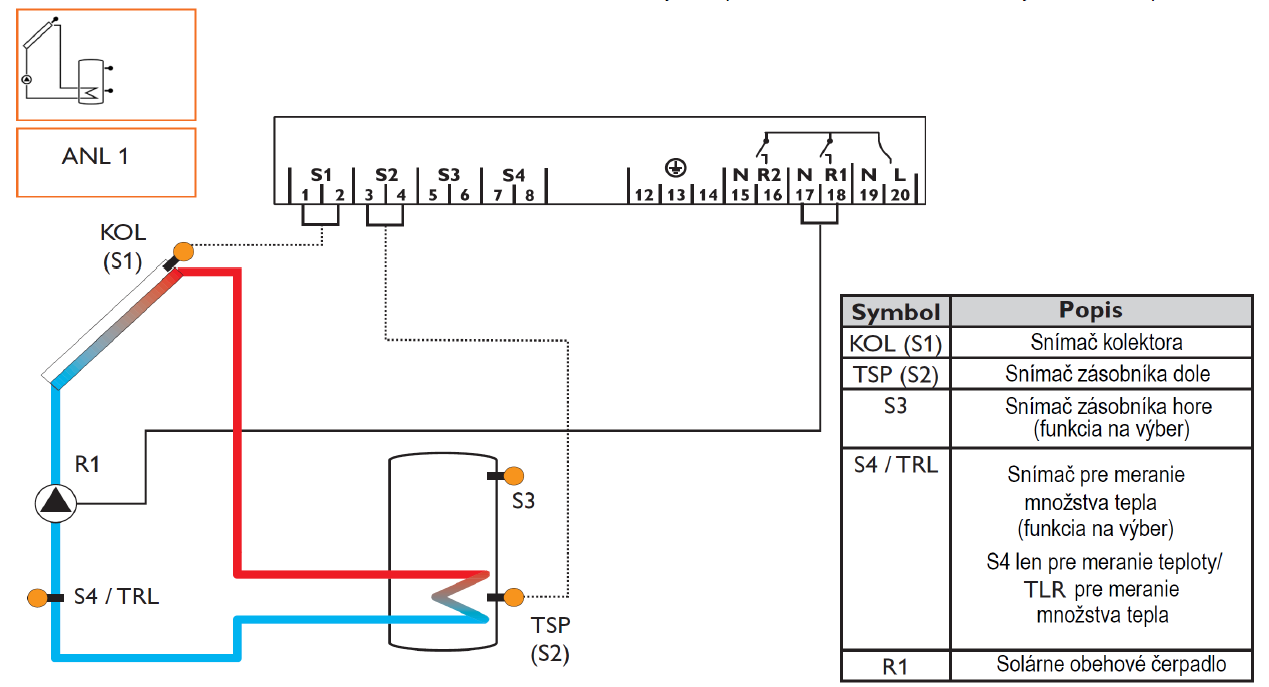

Regulátor porovnáva teplotu na kolektorovom snímači S1 s teplotou na snímači v zásobníku S2. Ak je teplotný rozdiel väčší alebo rovný nastavenej hodnote pre spínací teplotný rozdiel, zapne sa obehové čerpadlo R1 a zásobník sa dobíja do dosiahnutia vypínacieho teplotného rozdielu alebo do max. teploty v zásobníku.

Schéma zapojenia č. 2:

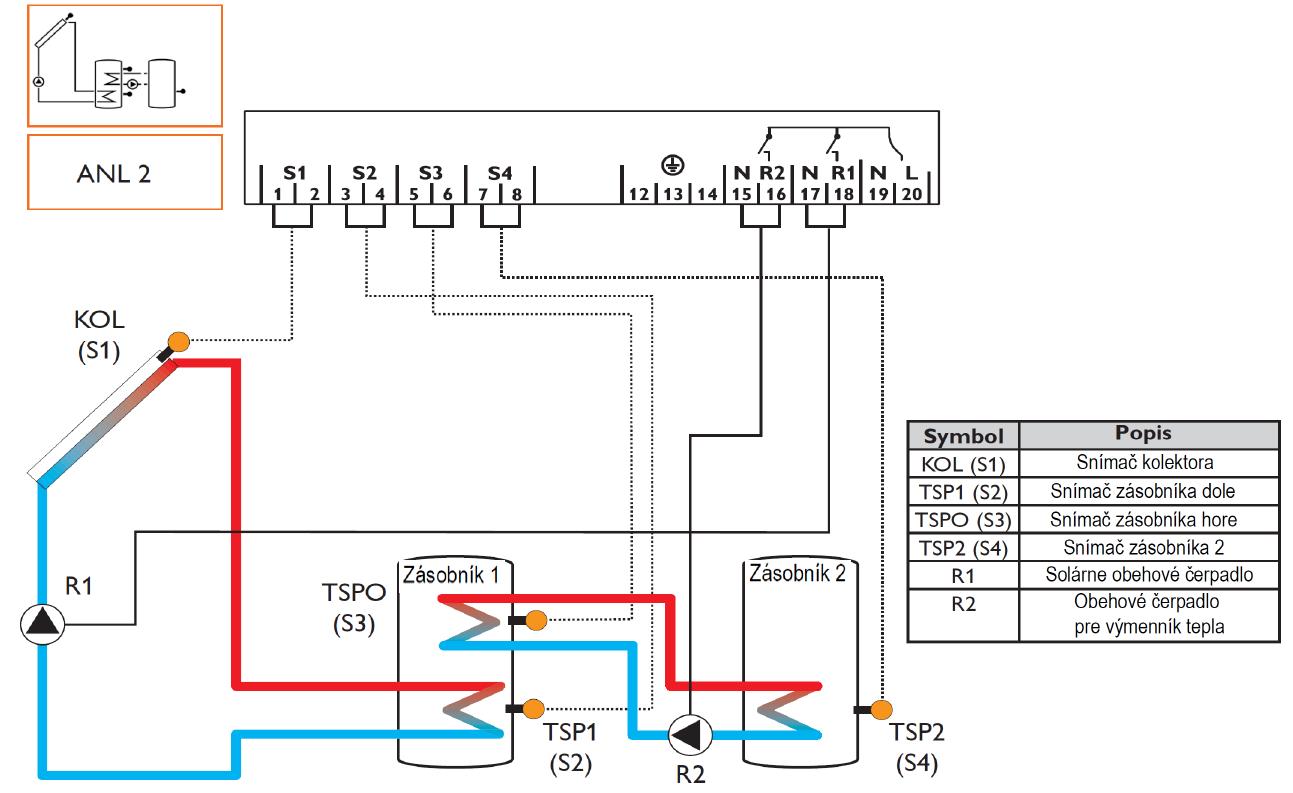

Regulátor pracuje presne ako v schéme zapojenia 1 a navyše porovnáva teplotu na snímači S3, ktorý je umiestnený v hornej časti solárneho zásobníka č.1 s teplotou na snímači S4, ktorý je umiestený v zásobníku č. 2. Ak je teplotný rozdiel medzi snímačom S3 a S4 väčší alebo rovný nastavenej hodnote pre spínací teplotný rozdiel, zapne sa obehové čerpadlo R2 a dochádza k nabíjaniu zásobníka č.2 do dosiahnutia vypínacieho teplotného rozdielu alebo do dosiahnutia max. teploty v zásobníku č.2.

Schéma zapojenia č. 3:

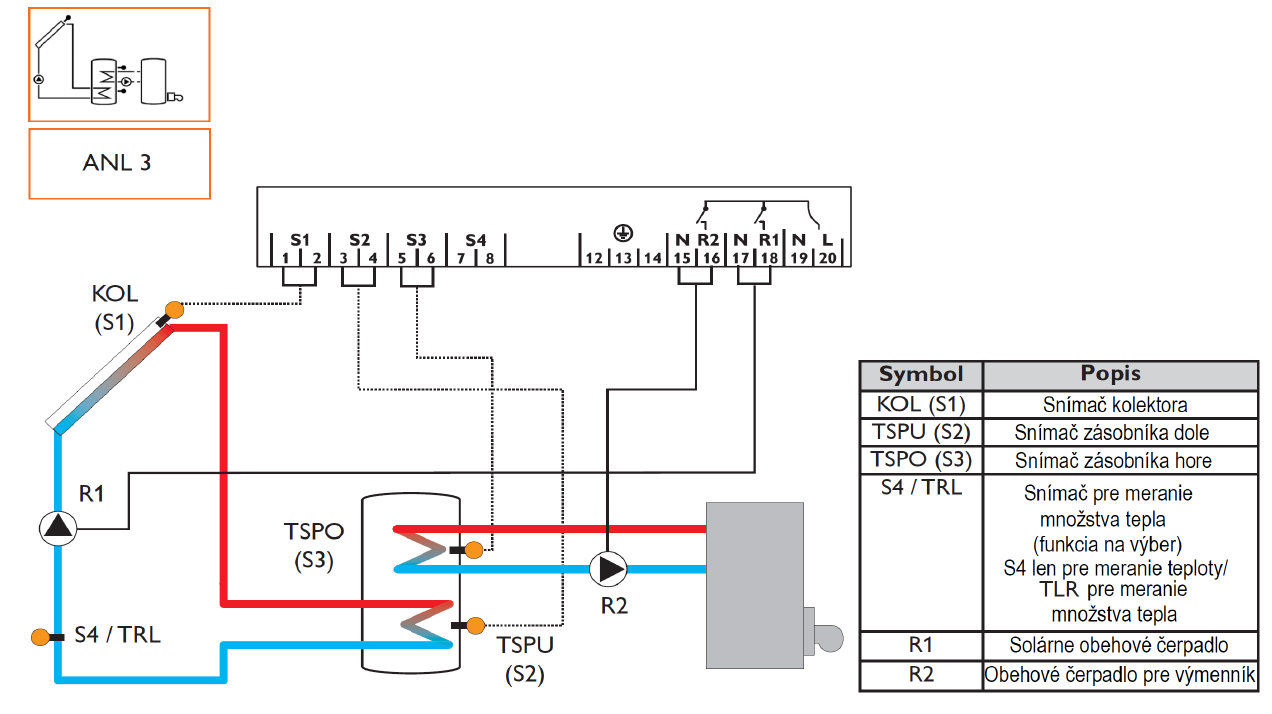

Regulátor pracuje presne ako v schéme zapojenia 1 a navyše prostredníctvom snímača S3 v hornej časti zásobníka sa uskutočňuje dohrev teplej vody zdrojom tepla, ktorý musí byť v prevádzke.

Schéma zapojenia č. 4:

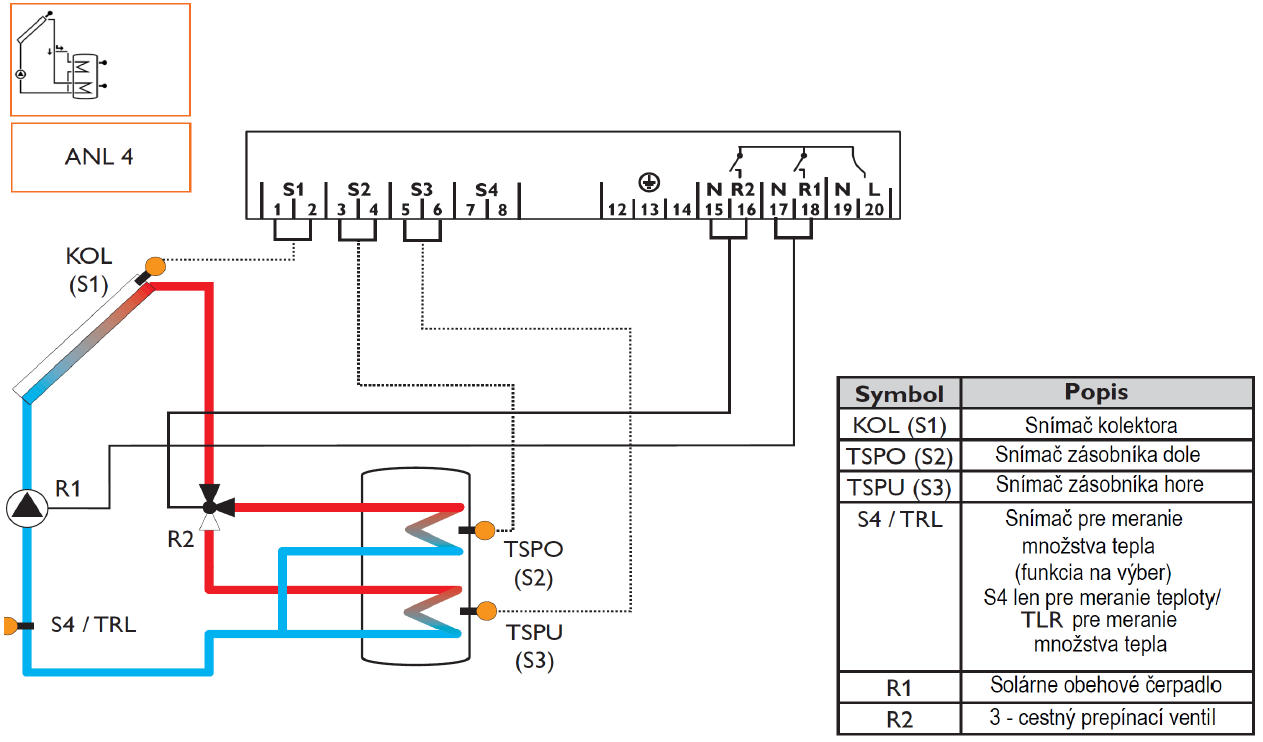

Regulátor porovnáva teploty na kolektorovom snímači S1 a dvoma snímačmi osadenými v zásobníku S2 (hore) a S3 (dole). Ak je jeden z nameraných teplotných rozdielov väčší ako je nastavený spínací teplotný rozdiel, zapne sa čerpadlo R1 a cez ventil R2 sa nabíja horná, resp. spodná časť zásobníka do dosiahnutia vypínacieho teplotného rozdielu alebo do dosiahnutia max. teploty v príslušnej časti zásobníka. Na regulátore je možné zvoliť, ktorý teplotný snímač - S2 alebo S3 - bude mať prioritu, tzn. že ak zvolíme ako prioritný snímač S2, bude sa ako prvá ohrievať tá časť zásobníka, v ktorej je snímač umiestnený a to za predpokladu, že existuje spínací teplotný rozdiel medzi S1 a S2.

Schéma zapojenia č. 5:

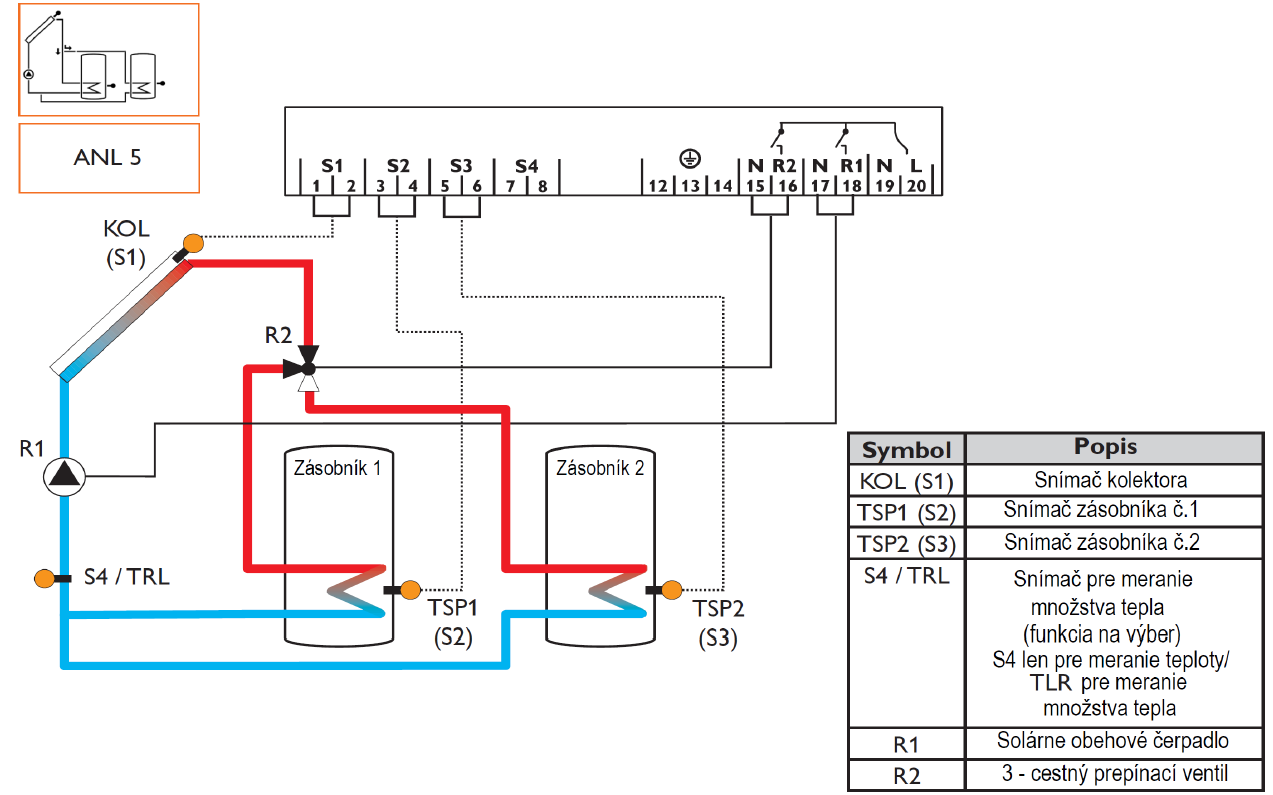

Regulátor porovnáva teploty na kolektorovom snímači S1 a dvoma snímačmi osadenými v zásobníku č1 - S2 a v zásobníku č. 2 - S3. Ak je jeden z nameraných teplotných rozdielov väčší ako je nastavený spínací teplotný rozdiel, zapne sa čerpadlo R1 a cez ventil R2 sa nabíja zásobník č.1, resp. zásobník č.2 až do dosiahnutia vypínacieho teplotného rozdielu alebo do dosiahnutia max. teploty v príslušnom zásobníku. Na regulátore je možné zvoliť, ktorý zásobník sa bude prioritne nabíjať, tzn. že ak zvolíme ako prioritný snímač S2, bude sa ako prvý nabíjať zásobník č.1 a to za predpokladu, že existuje spínací teplotný rozdiel medzi S1 a S2.

Predpokladom použitia tohto zapojenia je rovnaká veľkosť obidvoch zásobníkov, resp. obidva spotrebiče musia mať približne rovnakú potrebu tepla.

Schéma zapojenia č. 6:

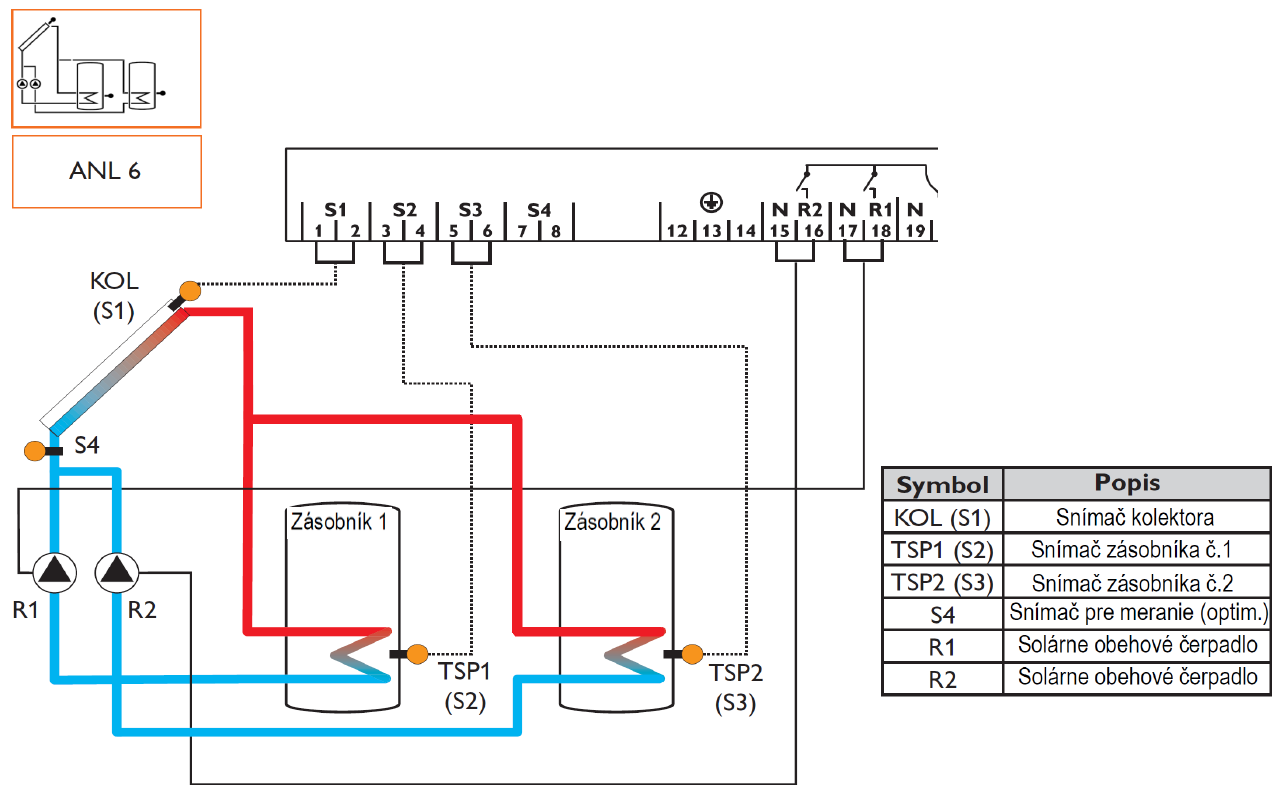

Regulátor porovnáva teploty na kolektorovom snímači S1 a dvoma snímačmi osadenými v zásobníku č1 - S2 a v zásobníku č. 2 - S3. Ak je jeden z nameraných teplotných rozdielov väčší ako je nastavený spínací teplotný rozdiel, zapne sa čerpadlo R1, resp. R2 a nabíja sa zásobník č.1, resp. zásobník č.2 až do dosiahnutia vypínacieho teplotného rozdielu alebo do dosiahnutia max. teploty v príslušnom zásobníku. Na regulátore je možné zvoliť, ktorý zásobník sa bude prioritne nabíjať, tzn. že ak zvolíme ako prioritný snímač S2, bude sa ako prvý nabíjať zásobník č.1 a to za predpokladu, že existuje spínací teplotný rozdiel medzi S1 a S2. Prípadne môžeme zvoliť paralelný ohrev oboch zásobníkov.
Túto schému zapojenia je vhodné použiť pre spotrebiče z rôznou potrebou tepla, napr. pre ohrev zásobníka teplej pitnej vody (potreba 2 ks solárnych kolektorov) a ohrev bazénovej vody (potreba 8 ks solárnych kolektorov).

Schéma zapojenia č. 7:

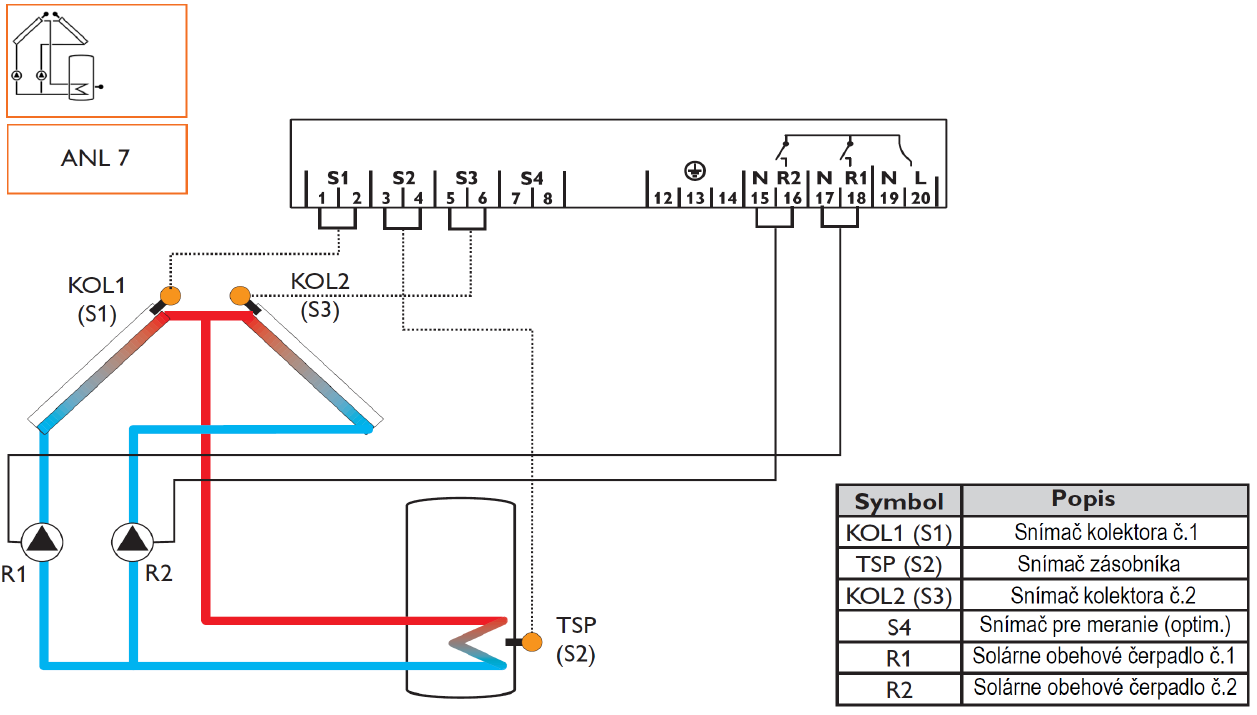

Regulátor porovnáva teploty na kolektorových snímačoch S1 a S2 a teplotou na snímačmi v zásobníku - S3. Ak je jeden z nameraných teplotných rozdielov väčší ako je nastavený spínací teplotný rozdiel, zapne sa čerpadlo R1, resp. R2 a nabíja sa zásobník až do dosiahnutia vypínacieho teplotného rozdielu alebo do dosiahnutia max. teploty v príslušnom zásobníku.
Schéma je vhodná pre prípady, že kolektorové polia potrebujeme rozdeliť, pričom prvú polovicu osadíme na strechu s východnou orientáciou a druhú polovicu osadíme na strechu so západnou orientáciou.

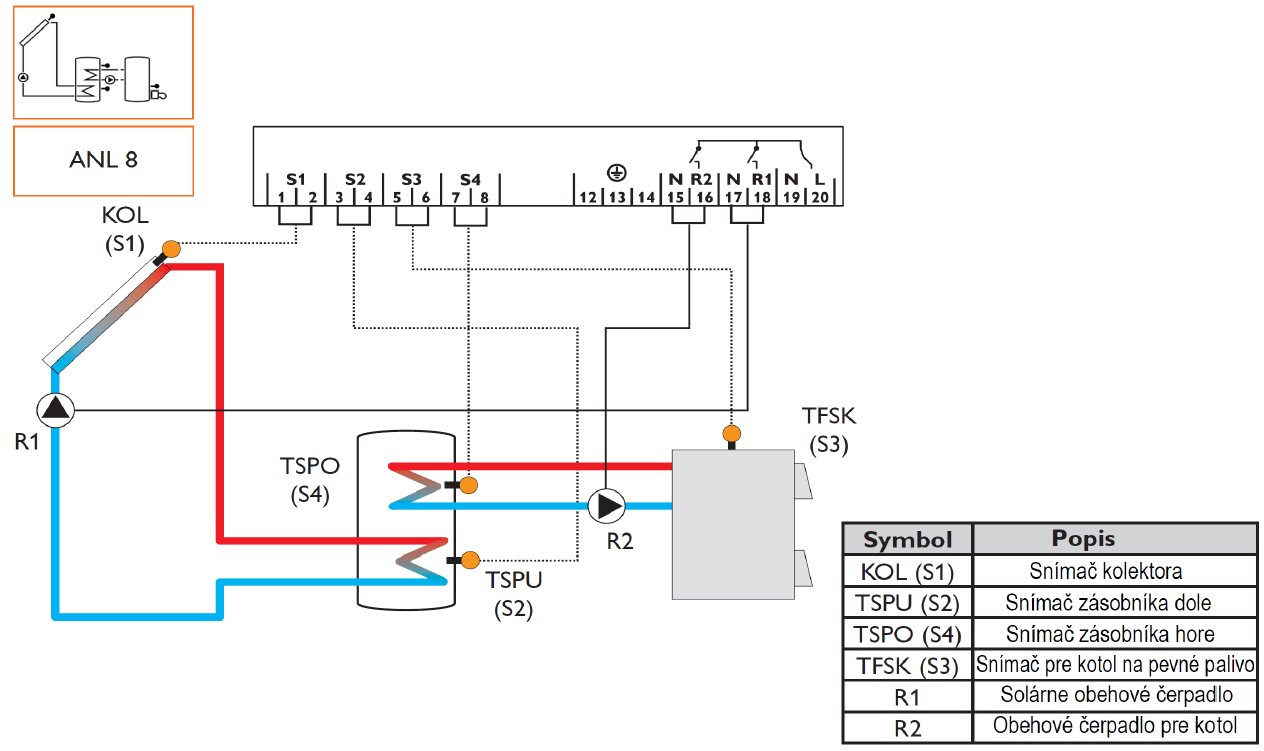

Schéma zapojenia č. 8:

Regulátor porovnáva teplotu na kolektorovom snímači S1 s teplotou na snímači v zásobníku S2. Ak je teplotný rozdiel väčší alebo rovný nastavenej hodnote pre spínací teplotný rozdiel, zapne sa obehové čerpadlo R1 a zásobník sa dobíja do dosiahnutia vypínacieho teplotného rozdielu alebo do max. teploty v zásobníku. Naviac v tejto schéme sa obehové čerpadlo R2 zapne ak teplotný rozdiel medzi S3 a S4 dosiahne nastavený spínací teplotný rozdiel a snímač S4 sa dosiahne zadaná min. teplota vody v kotly.

Schéma zapojenia č. 9:

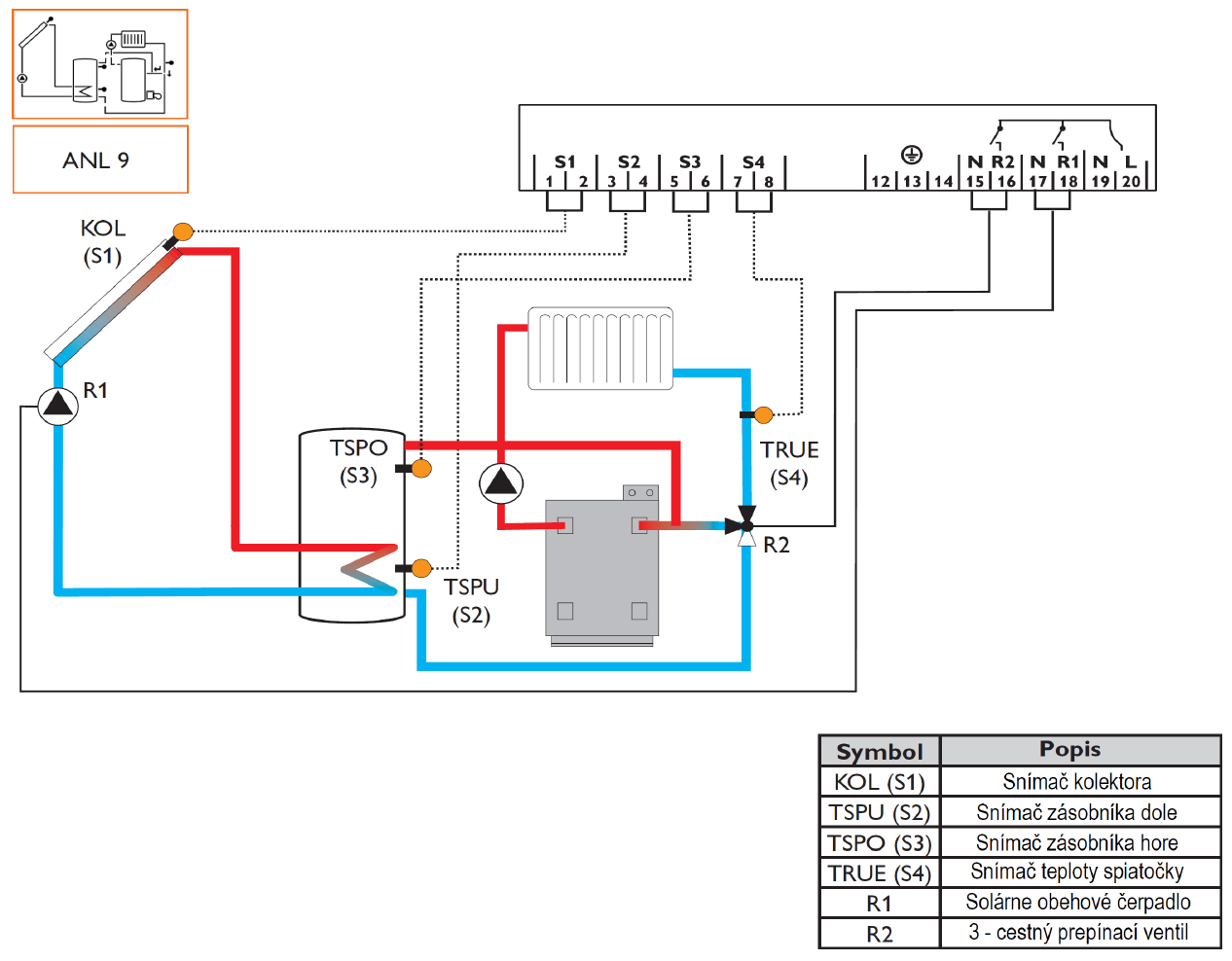

Regulátor porovnáva teplotu na kolektorovom snímači S1 s teplotou na snímači v zásobníku S2. Ak je teplotný rozdiel väčší alebo rovný nastavenej hodnote pre spínací teplotný rozdiel, zapne sa obehové čerpadlo R1 a zásobník sa dobíja do dosiahnutia vypínacieho teplotného rozdielu alebo do max. teploty v zásobníku. Naviac ak je nameraný teplotný rozdiel na snímačoch S3 a S4 väčší ako je nastavený rozdiel, prepne sa ventil R2 a vratná vody z vykurovacieho okruhu vchádza do zásobníka, kde dochádza k zvýšeniu jej teploty, vracia sa ďalej do kotla a v prípade potreby je kotlom dohriata.
