Spôsoby vyregulovania

Spôsoby hydraulického vyregulovania rozvodov teplej pitnej vody.

1.Statické vyregulovanie

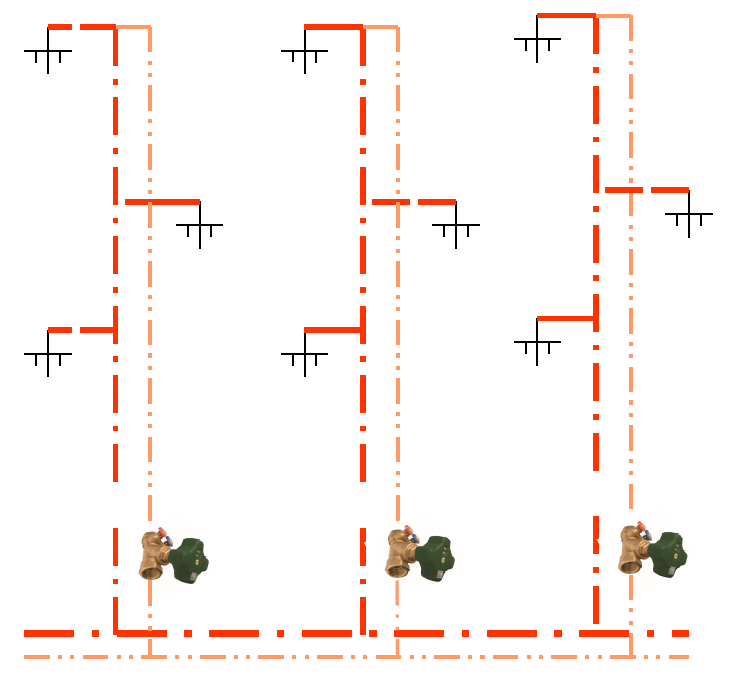

Podstatou statického vyregulovania rozvodov teplej pitnej vody je v osadený regulačnej armatúry do každej cirkulačnej stúpačky. Úlohou týchto regulačných armatúr je rovnomerné rozdelenie objemových prietokov do každej stúpačky tak, aby sme dosiahli na každom odbernom mieste rovnakú výstupnú teplotu teplej pitnej vody.

Pre tento účel môžeme použiť vyvažovacie ventily STRÖMAX 4017 MW, STRÖMAX 4117 MW alebo  STRÖMAX 4117 RW. Technické údaje potrebné pre návrh daných regulačných armatúr nájdeme v príslušných technických listoch.

Výhody statického vyregulovania:
-          rozdelenie požadovaných objemových prietokov do jednotlivých stúpačiek bez ohľadu na teplotu vody
-          možnosť zmeny prednastavenia regulačnej armatúry pri prípadných hydraulických zmenách v sústave
-          cenovo výhodné riešenie
Nevýhody statického vyregulovania:
-          regulačná armatúra nedokáže reagovať na zmeny teploty vody v sústave
-          ak je sústava prevádzkovaná na vyššie teploty ako je potrebné, je tento spôsob neekonomický

2. Dynamické vyregulovanie

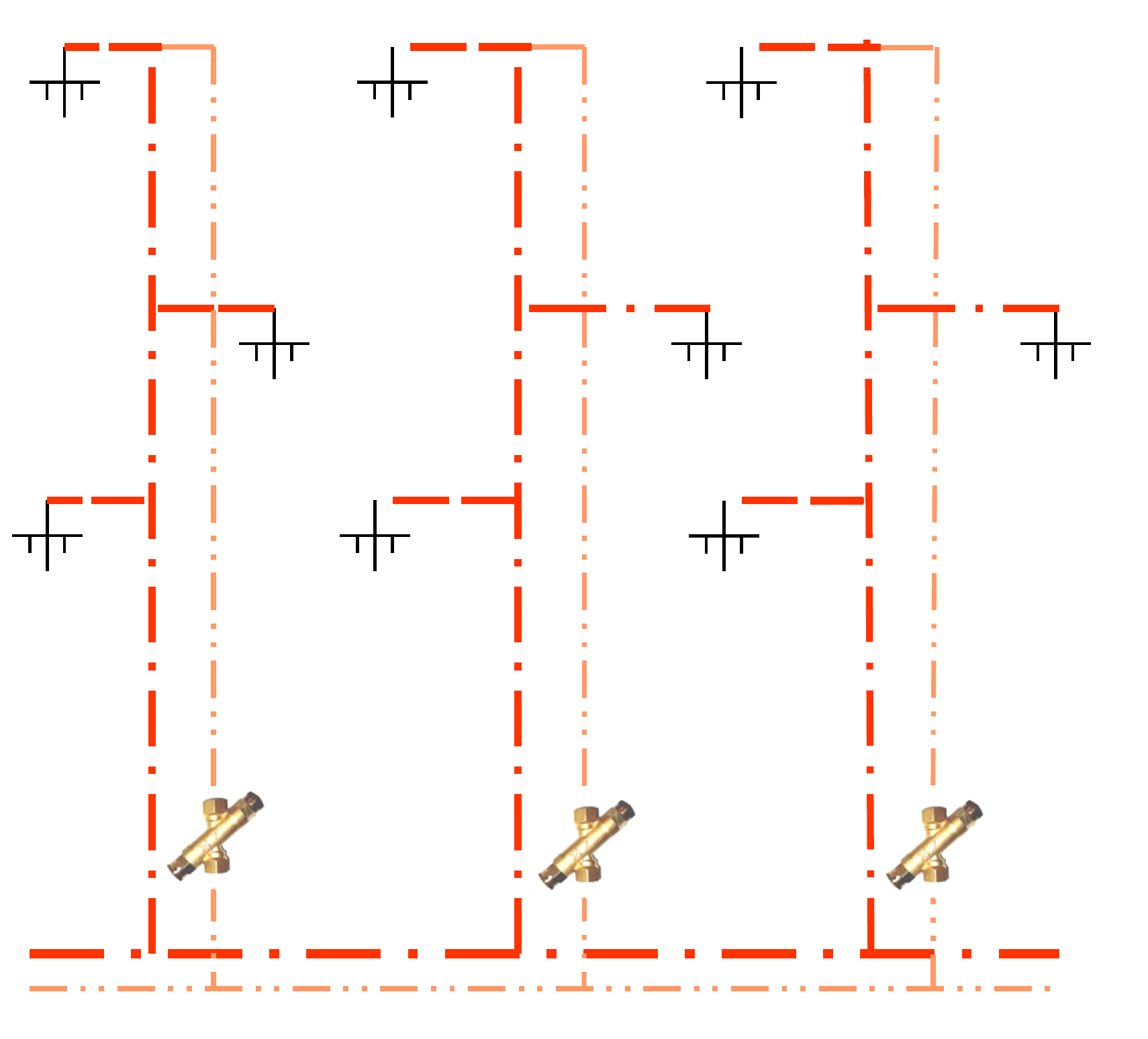

Pri dynamickom vyregulovaní rozvodov teplej pitnej vody osadíme do každej cirkulačnej stúpačky tzv. termostat do cirkulácie. Po prekročený teploty teplej pitnej vody v cirkulačnom potrubí sa automaticky uzatvára a tým uzatvára aj prietok vody v danej stúpačke.

V prípade dynamického vyregulovania môžeme použiť armatúru HERZ Termostat do cirkulácie 4011, ktorý je vlastne termostatický regulačný ventil v podobe proporcionálneho regulátora, ktorý pracuje bez pomocnej energie. Má v sebe zabudované dva termostaty.

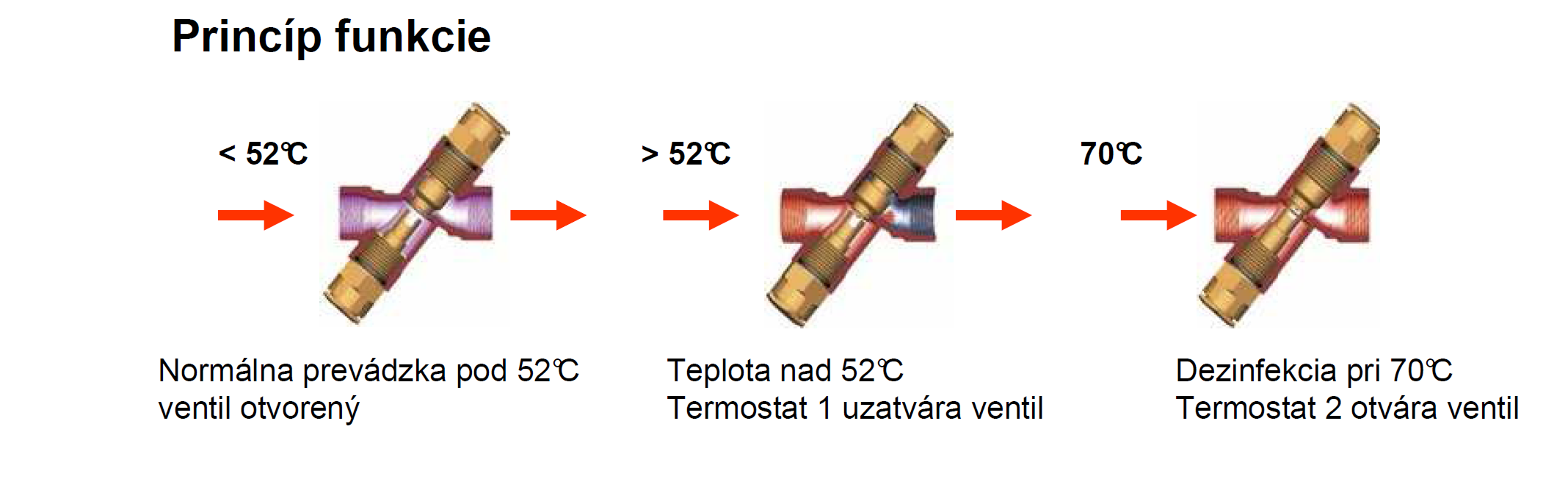

Prvý termostat je určený pre dynamickú reguláciu a je z výroby fixne nastavený na 52°C, alebo 55°C, prípadne na 58°C. Ak teplota vody prekročí nastavený teplotu na termostate, rozťažné médium vnútri termostatického prvku premieňa zmenu teploty na zmenu dráhy a ventilové sedlo sa uzatvára, čím sa uzatvára aj prietok vody v cirkulačnom potrubí. Pri klesajúcej teplote vody sa ventil otvára otváracou pružinou proti termostatickému prvku.
Druhý termostat je určený na termickú ochranu rozvodov teplej pitnej vody. V prípade, že na zdroji je realizovaná termická ochrana rozvodov, čo znamená, že sa v zásobníkoch na teplú pitnú vodu zvýši teplota na 70°C, prevezme riadenie prietoku armatúrou druhý termostat tak, že  bude k dispozícii plný prietok armatúrov.

Výhody dynamického vyregulovania:
-          za termostatom do cirkulácie je trvalo udržiavaná konštantná teplota vody
-          systém sa automaticky prispôsobuje zmenám teploty na zdroji
Nevýhody dynamického vyregulovania:
-          v prípade, že je systém prevádzkovaný s nočnými útlmami, tzn. cirkulačné čerpadlo je vypnuté, po spustení cirkulačného čerpadla sa sústava správa ako nevyregulovaná. Nízka teplota vody spôsobí, že sú termostaty plne otvorené a do prvej stúpačky od zdroja, vzhľadom na vyššie tlakové straty stúpačiek za ňou (pribúda tlaková strata ležatého rozvodu), vchádza voda s najvyšším prietokom. Po dosiahnutí požadovanej teploty v prvej stúpačke od zdroja  sa termostat postupne uzatvára, čím sa prietok vody posúva ďalej k druhej stúpačke a situácia sa opakuje až po poslednú stúpačku.

3. Staticko-dynamické vyregulovanie

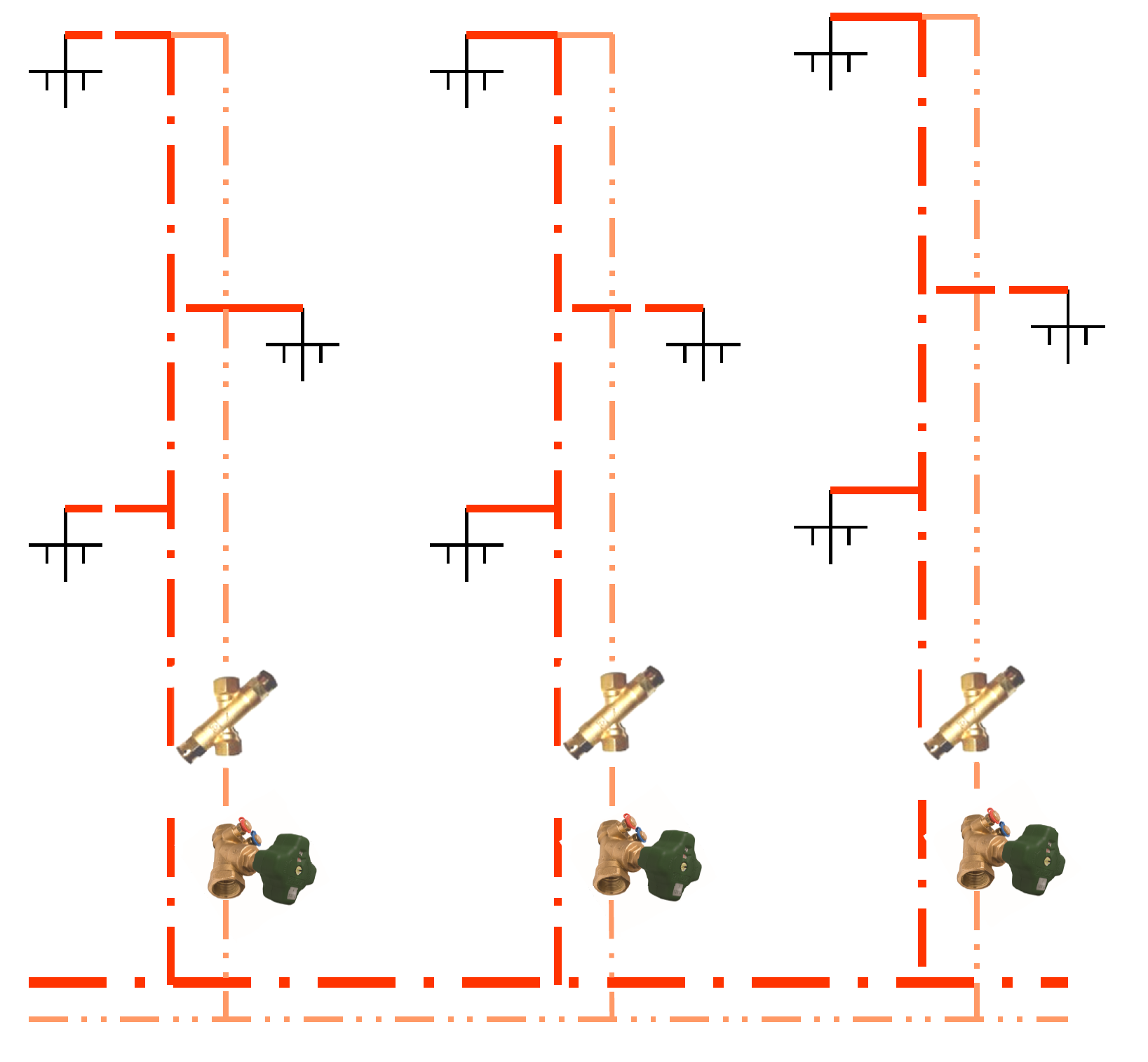

Pri staticko-dynamickom vyregulovaní osadíme do každej cirkulačnej stúpačky vyvažovací ventil a zároveň termostat do cirkulácie a tým skĺbime výhody prvého aj druhého spôsobu.

Výhody staticko-dynamického vyregulovania:
-          termostaty do cirkulácie udržiavajú konštantnú teplotu vody v každej stúpačke
-          pri nízkej teplote vody sú prostredníctvom vyvažovacích ventilov zabezpečené požadované prietoky do každej stúpačky
-          dispozičný tlak cirkulačného čerpadla je rozložený na dve armatúry, čím sa znižuje hlučnosť sústavy
Nevýhody staticko-dynamického vyregulovania:
-          cenovo náročnejšie riešenie
