Herz Commotherm WW 5-15

Tepelný výkon: 7,4 - 18,5 kW (3-jfázové)
5,8 - 14,4 kW (1-fázové)
Zdroj tepla:                           spodná voda
Možnosti odberu tepla:   studňa
K dispozícii:                       celoročne
Teplotný rozsah spodnej vody:    +7...+12 °C
Rozsah použitia TČ (vo vzťahu k teplote zdroja):          +7...+15 °C
Druh prevádzky: monovalentne
Chladiaci prostriedok: R407C

Tepelné čerpadlo Herz Commotherm WW využíva ako zdroj tepla spodnú vodu.

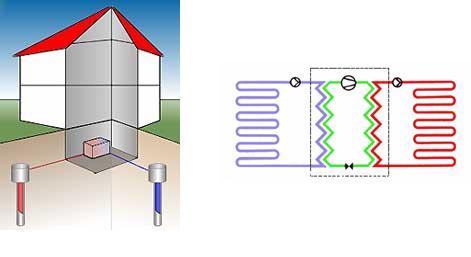

Obr. Schéma odberu tepla ťažnou studňou a vsakovacou studňou

Pri návrhu plošného kolektora je potrebné zohľadniť predovšetkým smer toku podzemnej vody, akosť vody, výdatnosť zdroja - dostatočné odberné množstvo. POZOR: vyžaduje sa súhla spríslušného vodohospodárskeho úradu!
Podzemná voda pre tepelné čerpadlo sa odoberá tzv. ťažnou studňou. Výkon musí zabezpečovať trvalý odber pre min. prietokové množstvo tepelného čerpadla.
Voda ochladená v tepelnom čerpadle sa naspäť do zeme odvádza vsakovacou studňou. Vzdialenosť vsakovacej studne by mala byť 10-15 m od ťažnej studne v smere toku spodnej vody. Vsakovacia studňa musí prijať rovnaké množstvo vody, ako dokáže čerpať ťažná studňa.

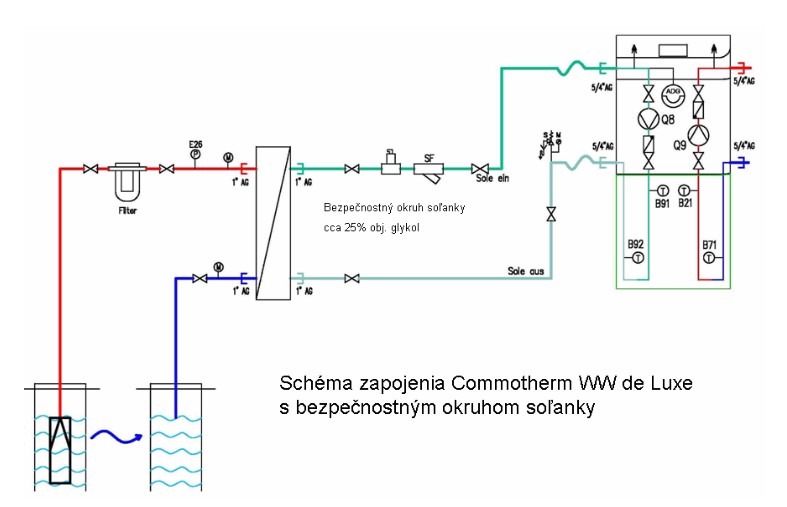

HERZ dodáva externý tzv. bezpečnostný oddeľovací výmenník tepla, ktorý slúži na oddelenie vody zo studne a tepleného čerpadla.

Herz Commotherm WW		5	7	10	12	15
Vykurovací výkon (3-fáz) pri B0/W35-25	[kW]	7,4	9,5	13,8	15,1	18,5
Vykurovací výkon (1-fáz) pri B0/W35-25	[kW]	5,8	8,8	11,7	14,4	--
Príkon	[kW]	1,2	1,6	2,2	2,5	3,1
Výko. číslo COP (3-fáz) podľa EN14511	–	6,0	6,1	6,3	6,0	6,0
Max. teplota prívodu	[°C]	55	55	55	55	55

Konštrukcia tepelného čerpadla:

Teplené čerpadlo Herz Commotherm sa vyznačuje konštrukciou "všetko v jednom" s možnosťou modulového rozšírenia o ďalšie komponenty, komfortnou obsluhou, energetickou účinnosťou a nízkymi nákladmi na prevádzku. Výhodou modulárnej konštrukcie je , že pri inštalácii a uvedení do prevádzky tepelného čerpadla nie je potrebný chladiarenský technik.

Dodávka pozostáva z:

- modulu tepelného čerpadla s Scroll kompresorom, doskovým výmenníkom tepla z ušľachtilej ocele
- integrovanej elektronickej reguláciens dotykovým displejom vrátane regulácie miešaného vykurovacieho okruhu, regulácie nabíjania zásobníka teplej vody, energetického menežmentu a regulácie akumulačného alebo kombinovaného zásobníka
- sady snímačov
- prekáblovaného el. rozvádzača
- efektívnej tepelnej a zvukovej izolácie
- integrovaných obehových čerpadiel soľanky
- integrovanej expanznej nádoby pre okruh soľanky (objem 5l)
- difúzne tesnej izolácie čerpadla soľanky a vnútorných rúrových prepojov
- s energeticky úspornými čerpadlami (s elktronickou reguláciou)
- s integrovaným softštartérom kompresora
- externého bezpečnostného výmenníka tepla

Možnosti rozšírenia:

Modul pre pasívne chladenie

Pozostáva z:
- trojcestný ventil s pohonom (termomotor)
- výmenník tepla pre pasívne chladenie

Výhody:
- vyšší komfort
- nízke investičné náklady
- použitie existujúceho zdroja chladu
- kompaktná konštrukcia – nástenná montáž
- regenerácia pôdy
